드론 무선통신 제품, 의료기기 제품, 철도차량용 전자기기, 공기청정기등을 포함한 다양한 제품의 개발 및 제조 경험이 부족한 기업체에 전자파 저감 설계기술(EMC디버깅, 전자파대책)을 가장 현실적이고 빠른 대책 솔루션을 제공하고 있습니다.
실제 EMC 디버깅 내역 및 대책 예시

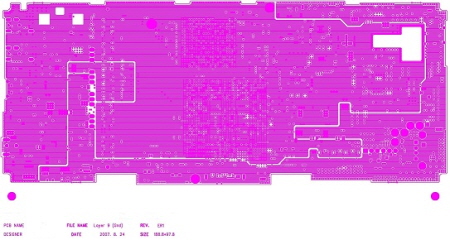

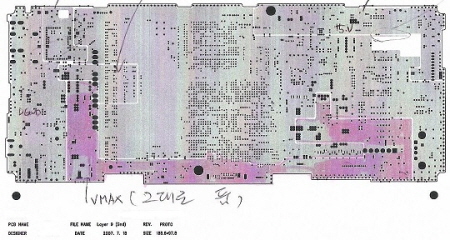

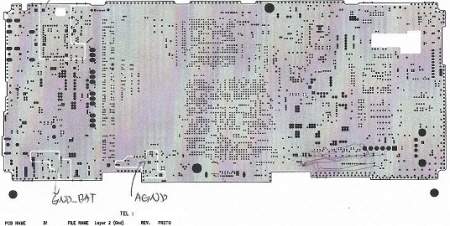

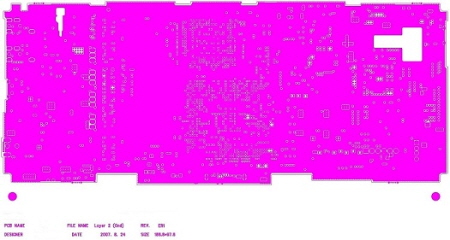

- Ground 보강 : Analog Ground(Audio,Battery등)로 분리되어 있는 것을 통합함으로서 Ground를 보강해 임피던스 부정합에 의한 방사 노이즈를 줄임. (ARTWORK시 GROUND VIA를 많이 넣는다. 필요시 Signal Layer에도 Copper를 추가함.)

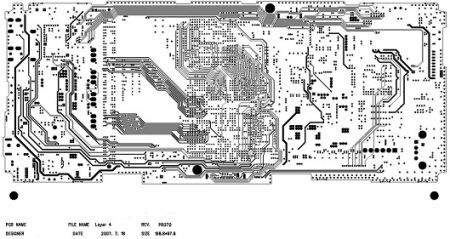

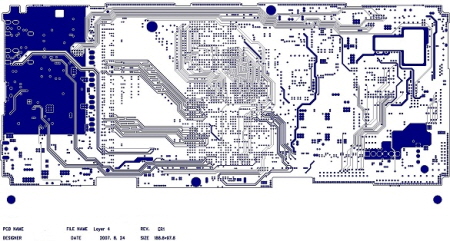

- 신호처리 Clock의 링잉(Ringing) 현상 : 신호처리 Clock 라인을 최대한 짧게 유지하고 임피던스 부정합에 의한 방사 노이즈를 줄이기 위해 Return current path를 짧게 유지함.
(PCB ARTWORK시 Address와 Data는 최단거리로 Design함.)
- 전원 노이즈 : 전원 노이즈 대책으로 블록별 Bead를 사용하여 신호간섭을 차단함.
(PCB ARTWORK시 굵게 배선을 해야하며, DC/DC는 패턴이 아닌 COPPER을 사용하여 Plan으로 구성함.)
- 전원 노이즈 : 전원 노이즈 대책으로 블록별 Bead를 사용하여 신호간섭을 차단함.
(PCB ARTWORK시 굵게 배선을 해야하며, DC/DC는 패턴이 아닌 COPPER을 사용하여 Plan으로 구성함.)
